IBC Gussheizkörper Modell "DK CLASSIC"
-
Schlichtes Design
-
Gussheizkörper nach EN 1561
-
Wasser und Dampfbetrieb geeignet
-
Sehr guter Wärmespeicher
-
Hoher Strahlungswärmeanteil
-
Erhältlich als stehendes und hängendes Modell
-
In vier Bauhöhen und zwei Bautiefen lieferbar
-
36 Monate Garantie / auf Wunsch bis zu 10 Jahre
Der Gussheizkörper "DK CLASSIC" ist mit seinem schlichten Design in jedes Wohnambiente integrierbar. Verleihen Sie dem Gussheizkörper einen farblichen Akzent, wir dieser zum Blickfang in Ihrem Wohnbereich. Vier verschiedene Bauhöhen und zwei Bautiefen lassen keine Wünsche offen. Der Gussheizkörper wird in die Zentralheizungsanlage integriert und ist als stehender oder hängender Heizkörper erhältlich. In der hängenden Ausführung wird der "DK CLASSIC" direkt an der Wand befestigt, die Standausführung hingegen, wird beliebig im Raum positioniert. (Das Gewicht muss bei der Montage und Befestigung beachtet werden.) Es besteht die Möglichkeit, den „DK CLASSIC“ Heizkörper im Einsatz mit einem Dampferzeugungskessel zu installieren. Dieser Heizkörper eignet sich besonders für den Austausch alter Gussheizkörper in historischen oder denkmalgeschützten Gebäuden. Dank positiver Materialeigenschaften sind Gussheizkörper wesentlich robuster und langlebiger als Heizkörper aus Stahlblech - sie sind sinnvoller Ersatz für die schnell rostenden Blechheizkörper.
Die Leistung des Gussheizkörpers "DK CLASSIC" ist abhängig von der Anzahl der Glieder. Der "DK CLASSIC" ist in verschiedenen Leistungsgrößen erhältlich - je nach Kundenwunsch kann der Gussheizkörper in beliebiger Gliederzahl geliefert werden.
Der Gussheizkörper „DK CLASSIC“ besteht aus Grauguss und hat eine durchschnittliche Lebensdauer von 50 - 60 Jahren. Auf Produkte der "DK CLASSIC"-Serie gewährt IBC-Heiztechnik eine Garantie von 36 Monaten.
Die IBC Gussheizkörper "DK Classic" sind robust und langlebig. Außerdem speichern Sie die Wärme wesentlich länger als moderne Stahlblechradiatoren.
Der Heizkörper "DK CLASSIC" ist zu ca. 98% recyclebar.
Bewertungsurteil "Sehr Gut" zum Thema Gussheizkörper vom Amt der Steiermärkischen Landesregierung.
Technische Daten | Gussheizkörper "DK CLASSIC"
Bautiefe 144 mm
-
stehend [SV] und hängend [HV] installierbar
-

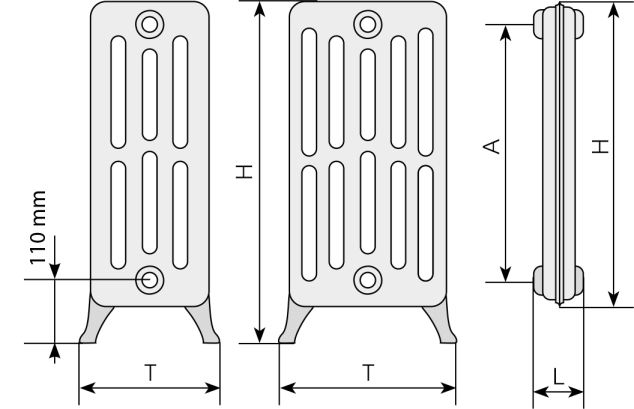

A - Achsenabstand 350 / 500 / 600 / 800 mm
-
H - Bauhöhe [SV] 480 / 658 / 760 / 958 mm
-
H - Bauhöhe [HV] 420 / 598 / 700 / 898 mm
-
T - Tiefe 144 mm
-
Anschlussstopfen: ½", ¾", 1" oder Blindstopfen frei wählbar
-
Innengewinde der Glieder 1 ¼"
-
Zulässiger Betriebsdruck 4 bar
-
Gussheizkörper können auf Wunsch geteilt geliefert werden
-
Standardfarbe: Gussgrau
Die Gliederanzahl der Heizkörper variabel.
Weitere Heizkörpergrößen und Farben auf Anfrage lieferbar.
Bitte die gewünschte Bauhöhe stehende Ausführung [SV] / hängende Ausführung [SV] auswählen:
- DK 350/144 - 480 mm [SV] | 420 mm [HV]
- DK 500/144 - 658 mm [SV] | 598 mm [HV]
- DK 600/144 - 760 mm [SV] | 700 mm [HV]
- DK 800/144 - 958 mm [SV] | 898 mm [HV]
-
Bauhöhe H: 480 mm stehende Variante [SV] | 420 mm hängende Variante [HV]
Bautiefe T: 144 mm
Achsenabstand A: 350 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 4,8 / 4,2 50 5 300 24 / 21 250 10 600 48 / 42 500 15 900 72 / 63 750 20 1.200 96 / 84 1.000 25 1.500 120 / 105 1.250 30 1.800 144 / 126 1.500 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 658 mm stehende Variante [SV] | 598 mm hängende Variante [HV]
Bautiefe T: 114 mm
Achsenabstand A: 500 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 5,8 / 5,4 65 5 300 29 / 24 325 10 600 58 / 54 650 15 900 87 / 81 975 20 1.200 116 / 108 1.300 25 1.500 145 / 135 1.625 30 1.800 174 / 162 1.950 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 760 mm stehende Variante [SV] | 700 mm hängende Variante [HV]
Bautiefe T: 144 mm
Achsenabstand A: 600 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 6,8 / 6,4 75 5 300 34 / 32 375 10 600 68 / 64 750 15 900 102 / 96 1.125 20 1.200 136 / 128 1.500 25 1.500 170 / 160 1.875 30 1.800 204 / 192 2.250 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 958 mm stehende Variante [SV] | 898 mm hängende Variante [HV]
Bautiefe T: 144 mm
Achsenabstand A: 800 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 8,8 / 8,0 92 5 300 44 / 40 460 10 600 88 / 80 920 15 900 132 / 120 1.380 20 1.200 176 / 160 1.840 25 1.500 220 / 200 2.300 30 1.800 264 / 240 2.760
Bautiefe 221 mm
-
stehend [SV] und hängend [HV] installierbar
-
A - Achsenabstand 350 / 500 / 600 / 800 mm
-
H - Bauhöhe [SV] 480 / 658 / 760 / 958 mm
-
H - Bauhöhe [HV] 420 / 598 / 700 / 898 mm
-
T - Tiefe 221 mm
-
Anschlussstopfen: ½", ¾", 1" oder Blindstopfen frei wählbar
-
Innengewinde der Glieder 1 ¼"
-
Zulässiger Betriebsdruck 4 bar
-
Gussheizkörper können auf Wunsch geteilt geliefert werden
-
Standardfarbe: Gussgrau
Die Gliederanzahl der Heizkörper variabel.
Weitere Heizkörpergrößen und Farben auf Anfrage lieferbar.
Bitte die gewünschte Bauhöhe stehende Ausführung [SV] / hängende Ausführung [SV] auswählen:
- DK 350/221 - 480 mm [SV] | 420 mm [HV]
- DK 500/221 - 658 mm [SV] | 598 mm [HV]
- DK 600/221 - 760 mm [SV] | 700 mm [HV]
- DK 800/221 - 958 mm [SV] | 898 mm [HV]
-
Bauhöhe H: 480 mm stehende Variante [SV] | 420 mm hängende Variante [HV]
Bautiefe T: 221 mm
Achsenabstand A: 350 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 7,1 / 6,2 70 5 300 35,5 / 31 350 10 600 71 / 62 700 15 900 106,5 / 93 1.050 20 1.200 142 / 124 1.400 25 1.500 177,5 / 155 1.750 30 1.800 213 / 186 2.100 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 658 mm stehende Variante [S] | 598 mm hängende Variante [H]
Bautiefe T: 221 mm
Achsenabstand A: 500 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 8,9 / 8,2 94 5 300 44,5 / 41 470 10 600 89 / 82 940 15 900 133,5 / 123 1.410 20 1.200 178 / 164 1.880 25 1.500 222,5 / 205 2.350 30 1.800 267 / 246 2.820 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 760 mm stehende Variante [S] | 700 mm hängende Variante [H]
Bautiefe T: 221 mm
Achsenabstand A: 600 mm
Glieder Baulänge L (mm)* Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 10,9 / 9,5 112 5 300 54,5 / 47,5 560 10 600 109 / 95 1.120 15 900 163,5 / 142,5 1.680 20 1.200 218 / 190 2.240 25 1.500 272,5 / 237,5 2.800 30 1.800 327 / 285 3.360 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
Bauhöhe H: 958 mm stehende Variante [SV] | 898 mm hängende Variante [HV]
Bautiefe T: 221 mm
Achsenabstand A: 800 mm
Glieder Baulänge L (mm) Gewicht [SV] / [HV] (kg) Leistung 70/55°C (Watt) 1 60 13,9 / 12,5 137 5 300 69,5 / 62,5 685 10 600 139 / 125 1.370 15 900 208,5 / 187,5 2.055 20 1.200 278 / 250 2.740 25 1.500 347,5 / 312,5 3.425 30 1.800 417 / 375 4.110 * Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
-
stehend [SV] und hängend [HV] installierbar
-
A - Achsenabstand 350 / 500 / 600 / 800 mm
-
H - Bauhöhe [SV] 480 / 658 / 760 / 958 mm
-
H - Bauhöhe [HV] 420 / 598 / 700 / 898 mm
-
T - Bautiefe 144 / 221 mm
-
Anschlussstopfen: ½", ¾", 1" oder Blindstopfen frei wählbar
-
Innengewinde der Glieder 1 ¼"
-
Zulässiger Betriebsdruck 4 bar
-
Gussheizkörper können auf Wunsch geteilt geliefert werden
-
Standardfarbe: Gussgrau
Die Gliederanzahl der Heizkörper variabel.
Weitere Heizkörpergrößen und Farben auf Anfrage lieferbar.
DK 350/144 - 480 mm [SV] | 420 mm [HV]
Bauhöhe H: 480 mm stehende Variante [SV] | 420 mm hängende Variante [HV]
Bautiefe T: 144 mm
Achsenabstand A: 350 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 4,8 / 4,2 | 50 |
5 | 300 | 24 / 21 | 250 |
10 | 600 | 48 / 42 | 500 |
15 | 900 | 72 / 63 | 750 |
20 | 1.200 | 96 / 84 | 1.000 |
25 | 1.500 | 120 / 105 | 1.250 |
30 | 1.800 | 144 / 126 | 1.500 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 500/144 - 658 mm [SV] | 598 mm [HV]
Bauhöhe H: 658 mm stehende Variante [S] | 598 mm hängende Variante [H]
Bautiefe T: 144 mm
Achsenabstand A: 500 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 5,8 / 5,4 | 65 |
5 | 300 | 29 / 24 | 325 |
10 | 600 | 58 / 54 | 650 |
15 | 900 | 87 / 81 | 975 |
20 | 1.200 | 116 / 108 | 1.300 |
25 | 1.500 | 145 / 135 | 1.625 |
30 | 1.800 | 174 / 162 | 1.950 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 600/144 - 760 mm [SV] | 700 mm [HV]
Bauhöhe H: 760 mm stehende Variante [S] | 700 mm hängende Variante [H]
Bautiefe T: 144 mm
Achsenabstand A: 600 mm
Glieder | Baulänge L (mm) | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 6,8 / 6,4 | 75 |
5 | 300 | 34 / 32 | 375 |
10 | 600 | 68 / 64 | 750 |
15 | 900 | 102 / 96 | 1.125 |
20 | 1.200 | 136 / 128 | 1.500 |
25 | 1.500 | 170 / 160 | 1.875 |
30 | 1.800 | 204 / 192 | 2.250 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 800/144 - 958 mm [SV] | 898 mm [HV]
Bauhöhe H: 958 mm stehende Variante [S] | 898 mm hängende Variante [H]
Bautiefe T: 144 mm
Achsenabstand A: 800 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 8,8 / 8,0 | 92 |
5 | 300 | 44 / 40 | 460 |
10 | 600 | 88 / 80 | 920 |
15 | 900 | 132 / 120 | 1.380 |
20 | 1.200 | 176 / 160 | 1.840 |
25 | 1.500 | 220 / 200 | 2.300 |
30 | 1.800 | 264 / 240 | 2.760 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 350/221 - 480 mm [SV] | 420 mm [HV]
Bauhöhe H: 480 mm stehende Variante [SV] | 420 mm hängende Variante [HV]
Bautiefe T: 221 mm
Achsenabstand A: 350 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 7,1 / 6,2 | 70 |
5 | 300 | 35,5 / 31 | 350 |
10 | 600 | 71 / 62 | 700 |
15 | 900 | 106,5 / 93 | 1.050 |
20 | 1.200 | 142 / 124 | 1.400 |
25 | 1.500 | 177,5 / 155 | 1.750 |
30 | 1.800 | 213 / 186 | 2.100 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 500/221 - 658 mm [SV] | 598 mm [HV]
Bauhöhe H: 658 mm stehende Variante [S] | 598 mm hängende Variante [H]
Bautiefe T: 221 mm
Achsenabstand A: 500 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 8,9 / 8,2 | 94 |
5 | 300 | 44,5 / 41 | 470 |
10 | 600 | 89 / 82 | 940 |
15 | 900 | 133,5 / 123 | 1.410 |
20 | 1.200 | 178 / 164 | 1.880 |
25 | 1.500 | 222,5 / 205 | 2.350 |
30 | 1.800 | 267 / 246 | 2.820 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 600/221 - 760 mm [SV] | 700 mm [HV]
Bauhöhe H: 760 mm stehende Variante [S] | 700 mm hängende Variante [H]
Bautiefe T: 221 mm
Achsenabstand A: 600 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 10,9 / 9,5 | 112 |
5 | 300 | 54,5 / 47,5 | 560 |
10 | 600 | 109 / 95 | 1.120 |
15 | 900 | 163,5 / 142,5 | 1.680 |
20 | 1.200 | 218 / 190 | 2.240 |
25 | 1.500 | 272,5 / 237,5 | 2.800 |
30 | 1.800 | 327 / 285 | 3.360 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
DK 800/221 - 958 mm [SV] | 898 mm [HV]
Bauhöhe H: 958 mm stehende Variante [S] | 898 mm hängende Variante [H]
Bautiefe T: 221 mm
Achsenabstand A: 800 mm
Glieder | Baulänge L (mm)* | Gewicht [SV] / [HV] (kg) | Leistung 70/55°C (Watt) |
1 | 60 | 13,9 / 12,5 | 137 |
5 | 300 | 69,5 / 62,5 | 685 |
10 | 600 | 139 / 125 | 1.370 |
15 | 900 | 208,5 / 187,5 | 2.055 |
20 | 1.200 | 278 / 250 | 2.740 |
25 | 1.500 | 347.5 / 312,5 | 3.425 |
30 | 1.800 | 417 / 375 | 4.110 |
* Die Baulänge ist mit +/- 2 mm Toleranz je Glied zu kalkulieren. Zur Gesamtheizkörperlänge kommen 2 Stofpen mit jeweils einer Baulänge von 15 mm hinzu.
Nostalgische Heizkörperventile
Die Regulierventil-Sets im nostalgischen Design sind die perfekte Ergänzung zu den Nostalgie Radiatoren von IBC Heiztechnik.
Die verschieden gestalteten Regulierventile ermöglichen dir, das passende Set auszuwählen.
